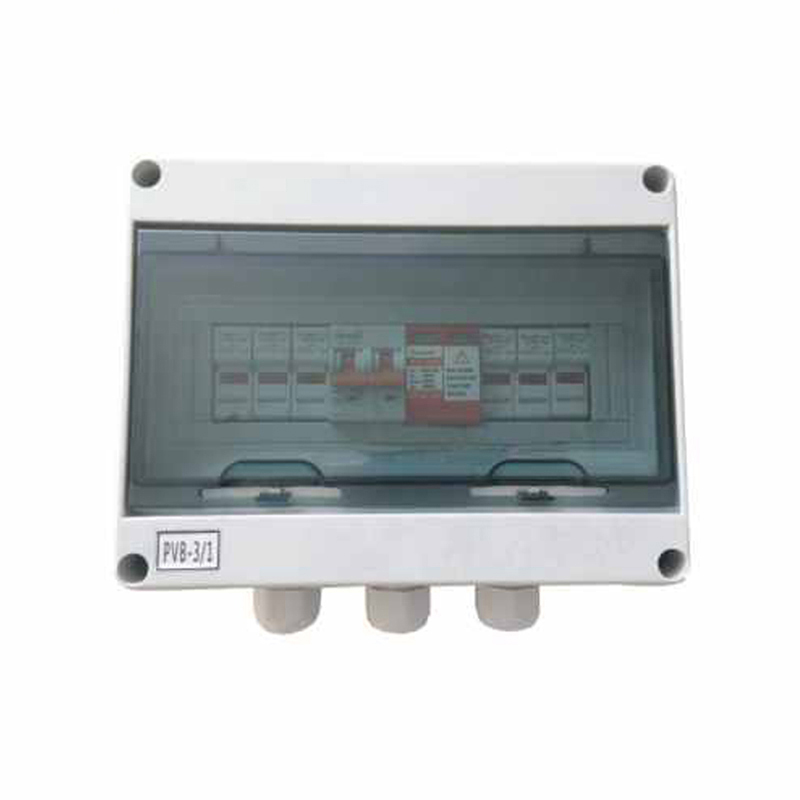

Scatola combinatrice CC con SPD

Riepilogo

La scatola combinatrice per array fotovoltaici della serie PVB viene utilizzata per collegare l'inverter fotovoltaico e l'array fotovoltaico per ridurre il cavo di collegamento, semplificare la manutenzione e migliorare l'affidabilità. Installiamo sempre il dispositivo di convergenza CC tra l'inverter fotovoltaico e l'array fotovoltaico. Con molti anni di esperienza nel sistema di alimentazione fotovoltaica, è appositamente progettato per un'elevata efficienza e affidabilità; è il componente di supporto del nostro inverter fotovoltaico per la generazione di energia fotovoltaica. È possibile collegare un certo numero di componenti fotovoltaici in serie per formare l'array fotovoltaico in base all'intervallo di tensione di ingresso CC; quindi, collegare l'array fotovoltaico alla scatola combinatrice di protezione dai fulmini fotovoltaici per la convergenza, tramite l'uscita del dispositivo di protezione dai fulmini e dell'interruttore, semplificando l'inserimento dell'inverter fotovoltaico e migliorando la sicurezza del sistema e riducendo i tempi di installazione.

Panoramica del prodotto‌

Componente chiave di un sistema di generazione di energia solare, il quadro di collegamento fotovoltaico della serie PVB semplifica notevolmente l'architettura di collegamento tra il campo fotovoltaico e l'inverter, combinando più ingressi di moduli fotovoltaici in un'unica uscita. Il prodotto adotta una soluzione di installazione a parete di livello industriale, che consente di risparmiare spazio e facilita la manutenzione quotidiana da parte del personale addetto alla gestione e alla manutenzione. Parametri come il numero di canali di ingresso e la corrente nominale possono essere personalizzati in base ai requisiti del progetto per adattarsi a diversi scenari di centrale fotovoltaica. Il sistema di protezione intelligente integrato include: isolamento a diodo per prevenire la corrente inversa, protezione da sovracorrente tramite fusibile, dispositivo di assorbimento di sovratensione MOV e limitatore di sovratensione di Tipo II, che garantisce pienamente il funzionamento stabile del sistema in ambienti difficili. Il suo livello di protezione raggiunge IP65 e l'intervallo di temperatura di esercizio è compreso tra -25 °C e +60 °C, soddisfacendo le specifiche tecniche del mercato fotovoltaico globale.

Caratteristiche

• Classe di protezione IP65, adatto per installazioni esterne;
• Protezione contro i fulmini ad alta tensione (SPD) speciale per fotovoltaico;
• Ogni ingresso FV con protezione fusibile CC e protezione anti-inversione (opzionale)
• Connettore terminale PGCableGland/MC4 (opzionale), ogni terminale con funzione impermeabile, cablaggio di sistema comodo e sicuro;
• Cavo standard in rame da 70 mm² (uscita massima 95 mm²);
• Ampia gamma di tensione di ingresso CC, tensione massima a circuito aperto fino a 1000 V
• Tipo di montaggio a parete, facile da installare, manutenzione facile e comoda.

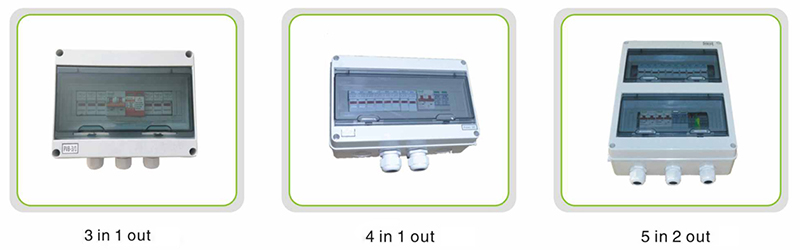

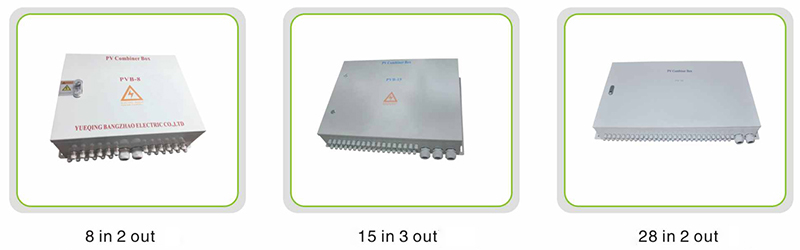

• Può essere personalizzato in base alle specifiche dell'utente.

Parametri del prodotto

Tipo di plastica ingegneristica ABS

Processo di rivestimento per esterni e tipo di acciaio inossidabile
